Filtro a maniche e filtro a cartuccia: progettazione strutturale, meccanismi di filtrazione e fondamenti delle prestazioni

1. Introduzione

I sistemi di filtrazione sono componenti fondamentali nella produzione industriale, nel controllo ambientale e nell'ingegneria di processo. Dalla raccolta delle polveri nella produzione pesante alla purificazione dei liquidi nella lavorazione di alimenti, bevande e prodotti chimici, la tecnologia di filtrazione influisce direttamente sull'efficienza operativa, sulla qualità del prodotto, sulla conformità normativa e sul costo totale di proprietà.

Tra le soluzioni di filtrazione più comunemente utilizzate ci sonofiltri a manicheEfiltri a cartuccia. Sebbene entrambi abbiano lo stesso scopo generale-rimuovere contaminanti dall'aria o da flussi liquidi-il loroprogetti strutturali, meccanismi di filtraggio e caratteristiche prestazionalidifferire in modo significativo.

Questo articolo si concentra sufondamenti di ingegneriadietro i filtri a maniche e i filtri a cartuccia, analizzando come la loro struttura fisica e i principi di funzionamento influenzano l’efficienza di filtrazione, la caduta di pressione, la durata di servizio e l’idoneità all’applicazione.

2. Definizioni di base e concetti fondamentali

2.1 Cos'è aFiltro a sacco?

A filtro a manicheè un elemento filtrante costituito da un media filtrante flessibile, tipicamente a forma di sacchetto cilindrico o calza. Il fluido contaminato scorre attraverso il tessuto filtrante e le particelle vengono trattenute sulla superficie o nella profondità del mezzo.

I filtri a maniche sono ampiamente utilizzati in:

Raccolta polveri industriali (sistemi a maniche)

Filtrazione di liquidi ad alto-flusso

Pre-trattamento delle acque reflue

Processi di rimozione dei solidi sfusi

Le loro caratteristiche distintive sonograndi dimensioni fisiche, costruzione semplice ed elevata capacità di trattenere lo sporco-.

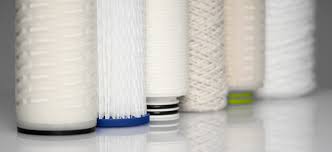

2.2 Che cos'è un filtro a cartuccia?

A filtro a cartucciaè un elemento filtrante cilindrico rigido o semi-rigido costruito con un materiale pieghettato, avvolto o basato su membrana- attorno a un nucleo centrale. La struttura pieghettata aumenta notevolmente la superficie di filtrazione disponibile con un ingombro compatto.

I filtri a cartuccia sono comunemente usati in:

Filtrazione fine e ultra-fine

Flussi di processo ad alta-purezza

Sistemi di depurazione dell'acqua

Applicazioni farmaceutiche e alimentari

I loro punti di forza sonoelevata efficienza di filtrazione, design compatto del sistema e ritenzione precisa delle particelle.

3. Confronto della progettazione strutturale

3.1 Costruzione fisica

I filtri a maniche si affidano avolume di massa, mentre i filtri a cartuccia si affidano aottimizzazione della superficie.

3.2 Geometria della superficie di filtrazione

La geometria pieghettata dei filtri a cartuccia consente un'area di filtrazione significativamente maggiore per unità di volume rispetto ai filtri a maniche.

Questa differenza fondamentale influisce direttamente sulla caduta di pressione, sul consumo energetico e sugli intervalli di manutenzione.

4. Meccanismi di filtrazione

4.1 Meccanismo del filtro a sacco: filtraggio dominante-di profondità

La maggior parte dei filtri a maniche funziona comefiltri di profondità, dove le particelle vengono catturate in tutto lo spessore del mezzo. Ciò consente:

Elevata capacità di trattenere lo sporco-

Tolleranza per dimensioni variabili delle particelle

Buone prestazioni con carico di solidi pesanti

Tuttavia, significa anche caricamento in profonditàresistenza crescente nel tempo, portando ad una maggiore caduta di pressione.

4.2 Meccanismo del filtro a cartuccia: filtrazione-ottimizzata della superficie

I filtri a cartuccia spesso operano più vicinifiltrazione superficiale, in particolare design a membrana-o a pieghe-fine. Le particelle si accumulano sulla superficie esterna, formando un pannello filtrante che migliora l'efficienza.

I vantaggi includono:

Caduta di pressione iniziale inferiore

Prestazioni di filtrazione più prevedibili

Maggiore efficienza di cattura per le particelle fini

5. Efficienza di filtrazione e controllo delle particelle

Capacità di valutazione di 5,1 micron

Offerta filtri a cartucciamaggiore precisione e coerenza, in particolare a bassi valori di micron.

5.2 Stabilità della filtrazione nel tempo

I filtri a sacco potrebbero presentarevariazione di efficienzapoiché le particelle penetrano più in profondità nei media. I filtri a cartuccia generalmente mantengono prestazioni stabili fino al termine-della-vita utile.

Per saperne di più:Selezione basata su costi, manutenzione e applicazione-: scelta tra filtri a maniche e filtri a cartuccia

6. Comportamento in caso di caduta di pressione

Una caduta di pressione inferiore si traduce direttamente inconsumo energetico inferiore della ventola o della pompa, particolarmente importante nei sistemi-operativi continui.

7. Riepilogo

Dal punto di vista strutturale e meccanico la differenza tra filtri a maniche e filtri a cartucce sta tuttafiltrazione-basata sul volume rispetto alla filtrazione-ottimizzata sulla superficie. I filtri a maniche eccellono nella gestione di grandi carichi di contaminanti e ambienti difficili, mentre i filtri a cartuccia offrono efficienza e prestazioni energetiche superiori nelle applicazioni di precisione.
